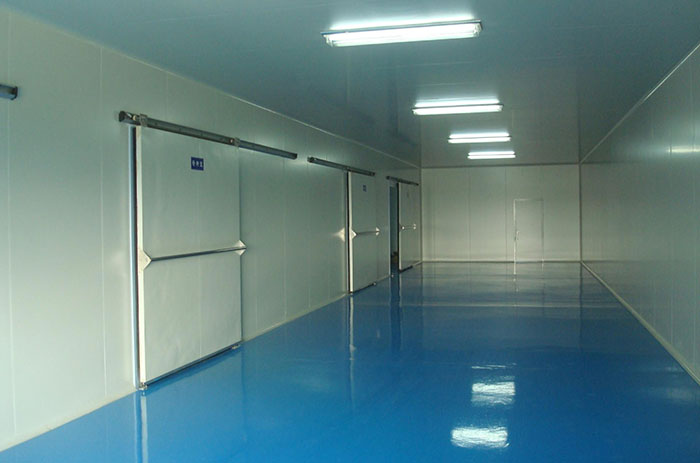

一、無塵車間概述
1.本工程位于中山市火炬開發區東鎮東一路32號工業園內，廠房樓高共1層，層高5.4米，建筑面積4636平方米，現規劃及施工所在區域?yàn)闈崈魠^(qū)域、辦公區域、原料倉庫、廢棄廢料收集室和設備機房，總面積約2665平方米，潔凈區域1744平方米，辦公區域306平方米，原料倉庫253平方米，廢氣肥料收集室99平方米，設備機房263平方米。為您推薦：無塵車間
2.設計內容、范圍以及與有關專業的分工：
a.潔凈區域、辦公區域空調風管工程；
b.潔凈區域、辦公區空調水管工程；
c.潔凈區域、設備機房通風工程；
新廠房平面尺寸圖
二、中山廠房無塵車間設計依據：
1.《民用建筑供暖通風與空氣調節設計規范》GB50736-2012
2.《高層民用建筑設計防火規范》GB50045-95（2005版）
3.《汽車庫、修車庫、停車場設計防火規范》GB50067-97
4.《公共建筑節能設計標準》GB50189-2005
5.《城市區域環境噪聲標準》GB3096-2008
6.《全國民用建筑工程設計技術措施 暖通空調.動力》（2009版）
三、無塵車間設計計算參數
1.室外計算參數（廣州）：
（1）干球溫度：
夏季空調室外計算溫度33.5°C；
冬季空調室外計算溫度5°C；
夏季空調日平均溫度30.1°C；
冬季通風溫度14.1°C。
（2）濕球溫度：
夏季空調室外計算溫度：27.7°C；
（3）室外氣象參數：
夏季通風室外計算相對濕度70%；
冬季通風室外計算相對濕度72%。
（4）室外平均風速：夏季1.8m/s 冬季2.4m/s。
（5）大氣壓力：夏季1004.5kPa 冬季1019.5kPa。
2.室內設計參數：
| 區域名稱 | 潔凈度（靜態） | 夏季溫度 | 冬季溫度 | 相對濕度 | 換氣次數（N/H） | 新風量（%） | 正壓 |
| 黃光室 | 百級 | 25±2°C | 20±2°C | 55%±5 | - | 0-4%可調 | 0-5Pa |
| 芯片機臺室 | 千級 | 25±2°C | 20±2°C | 55%±5 | 55 | 0-10%可調 | 0-5Pa |
| 外包車間 | 千級 | 25±2°C | 20±2°C | 55%±5 | 55 | 0-10%可調 | 0-5Pa |
| 電鍍車間 | 萬級 | 25±2°C | 20±2°C | 55%±5 | 25 | 0-10%可調 | 0-5Pa |
| 研磨車間 | 萬級 | 25±2°C | 20±2°C | 55%±5 | 25 | 0-10%可調 | 0-5Pa |
| 設備維修通道 | 萬級 | 25±2°C | 20±2°C | 55%±5 | 25 | 0-10%可調 | 0-5Pa |
| 更衣室 | 萬級 | 25±2°C | 20±2°C | 55%±5 | 25 | 0-10%可調 | 0-5Pa |
| 潔凈辦公室 | 萬級 | 25±2°C | 20±2°C | 55%±5 | 25 | 0-10%可調 | 0-5Pa |
3.潔凈等級設計參數：潔凈度標準按照ISO14644標準。
4.凈化車間換氣次數：按照《潔凈廠房設計規范》設計，確保達到要求的凈化級別。
5.潔凈室冷負荷：夏季冷負荷包括圍護結構負荷、人員負荷、照明負荷、生產設備負荷、空調機組內風機負荷、新風負荷。
6.新風量綜合考慮人員衛生所需風量、生產設備排風量、維持潔凈室正壓所需風量。
四、無塵車間空調系統說明：
1.空調系統劃分，根據廠房分布實際情況，潔凈區域采用恒溫恒濕空調送風系統，辦公室采用分體空調降溫，廠房中部預留車間暫不布置空調。
2.恒溫空調送風系統采用MAU+FFU+DC系統，MAU（全新風組合式潔凈空調柜）主要控制室內的濕度和保證室內正壓，F(xiàn)FU（潔凈送風單元）通過空氣循環過濾保證潔凈度，DC（換熱干盤管）控制室內溫度。
3.潔凈廠房?jī)艋照{(diào)系統，采用初中效+高效空氣過濾器系統，選用潔凈組合式空氣處理機組，空氣處理及循環過程如下：
新房→初效過濾器→表冷段→送風機→中效過濾器出風→送風管系統→天花夾層→FFU→高效過濾器→室內→回風百葉
4.正壓換氣次數
潔凈室內相對室外保持正壓，空氣潔凈度級別不同的相鄰房間的靜壓差應不小于5Pa,潔凈室（區）與室外大氣的靜壓差應大于10Pa。
5.氣流控制
生產車間氣流組織為頂送風，底下側回風，高效過濾器可通過拆除其下部的擴散孔板，在潔凈室內更換。
6.壓差控制
潔凈室的壓差控制可以通過回風口及新風管上的調節閥控制，以實現控制潔凈室壓差的目的。
7.主要設備及配置
潔凈區設一臺水冷式組合式空氣凈化機組，專門處理潔凈區域室內負荷和潔凈區域室內負荷和潔凈度，各臺機組參數如下：
送風量20000CMH，制冷量125KW，帶初中效過濾段，機外余壓800PA

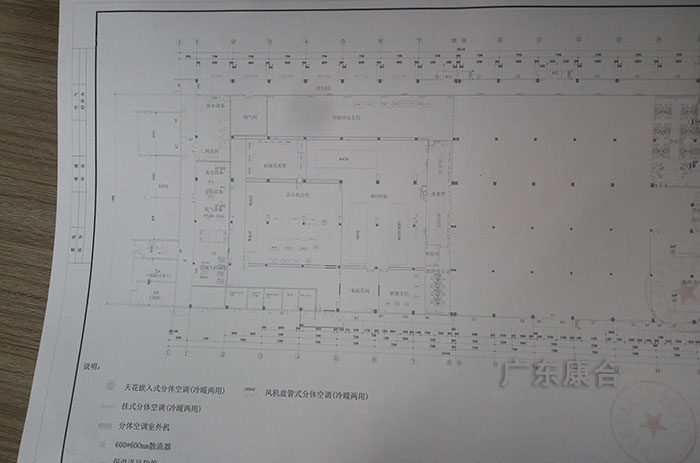

新廠房分體空調平面布局圖
1.空調機組的控制要求，訂貨時需生產廠家提供控制圖
2.空調機組控制要求，潔凈生產車間采用恒溫恒濕控制，空調溫濕度可根據認為設置的控制面板自動控制溫濕度。
